事情还得从去年那台撕碎机说起。
双轴剪切式，扭矩大得吓人，结果换上去的新链轮没扛过三个月——齿面崩了一块，链条直接跳齿，整条线停了四小时。老板脸都绿了。我蹲在设备跟前儿，看着那裂口，心里拔凉拔凉的。采购单上明明写着40Cr淬火硬度HRC50-55，可这茬口颜色发乌，拿锉刀一试，没怎么用力就啃出一道印子。得，材质有鬼。
说实话，在这行混久了，碰上一两个不靠谱的链轮厂家也正常。但这次直接损失八万多——停工、维修、紧急调货，还搭上客户罚款。疼啊。
从那以后，我就跟链轮杠上了。跑了河北、浙江、山东几个产业带，大大小小看了九家工厂，跟老师傅抽烟唠嗑，扛着硬度计去车间随机抽检，总算摸出点门道。以下全是亲身经历，算不上什么指南，顶多算个血泪备忘录。
材质水分比你想的深
一进某家厂的仓库我就乐了。角落里堆着几十吨圆钢，标签写着40Cr，可端面锈迹斑斑，规格混杂。我随口问一句“这批料哪个钢厂的？”，销售经理眼神飘了一下，说“大厂的，放心吧”。趁他不注意，我摸出随身带的便携光谱仪——对，这玩意儿现在比手机重不了多少——怼上去一打，锰含量勉强到0.5%，铬才0.8%出头，离国标40Cr差一截子。好嘛，Q235冒充合金钢。
后来我学精了，不光看质保书，还必须让厂家提供同批次试棒实测数据。有一家更绝，直接带我去车间看光谱打标过程，每根棒料都喷码，扫一下就能追溯炉号。那老板叼着烟说：“小兄弟，链轮这行当，材质差一点，寿命差十倍。你省那几百块钱，回头贴的是上万块的售后。”
这话我倒琢磨了好一阵。确实，现在市场上40Cr棒材一吨五千多，45钢三千出头，有些小作坊就拿45钢调质糊弄人。可45钢淬透性差，齿根部位根本淬不硬，用不了多久就塑性变形。像那种模数超过14的大链轮，最好是42CrMo，韧性和强度兼顾，尤其适合冲击载荷。
热处理——看不见的硬仗
有家厂挺有意思，展厅摆满ISO证书，墙上挂着6S标语，我一提去看热处理车间，对方脸微微变色。“呃，我们外协热处理，就在隔壁园区，今天那边停电检修……”我可等不到明天，转身走了。热处理外协不是不行，但你连个跟单员都没有，参数怎么控制？后来听业内朋友说，那家厂的热处理就是找个乡下焖烧窑，柴火加热油淬，硬度全靠师傅手感。

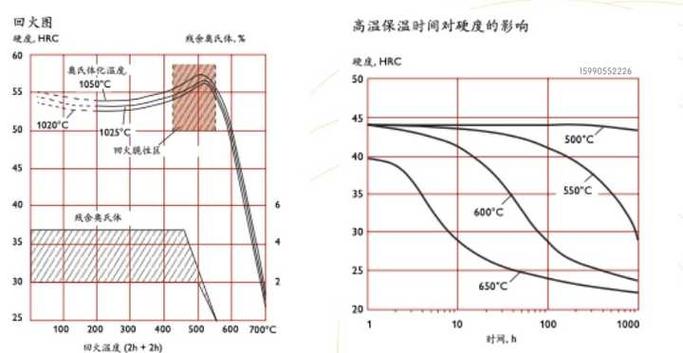

真正让我服气的是宁波那边一个厂子。规模不大，但专门做非标大节距链轮。去的时候正赶上一炉齿圈出炉，行车吊着通红的大铁环往油池里浸，火光映得车间通红。操作工拿着秒表卡时间，电脑屏幕上实时显示淬火液的温度和冷却曲线。老板老方拽着我喊：“你看这个齿面高频淬火，得走两遍！第一遍预热，第二遍硬淬，深度必须控制在2到3毫米，太浅扛不住磨，太深齿根脆！”说完拿个便携硬度计给我，当场打三个点，HRC54、55、53，均匀得很。

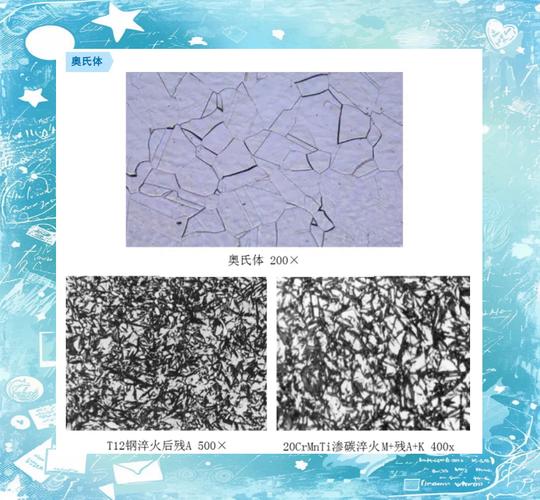

老方还教我一招：听声音。淬透的链轮用金属棒敲起来是清脆的“当当”声，如果闷哑，那硬度肯定不够。当然，最靠谱的还是切样检测硬化层分布，但那得破坏件，所以我现在一般都要求随炉附带试块和报告，并且抽检打硬度。
千万别小看一个倒角
这事儿说出来同行可能笑话。有批链轮装上去之后，链条哗啦啦响，张紧调了好几遍也没用。拆下来一量，齿形倒角位置不对——图纸上明确写着齿顶倒角R2，实际做出来一个R0.5，毛刺都没去干净。更离谱的是键槽，宽度公差超了0.1毫米，联轴器装得磕磕绊绊。就这细节，直接导致异常磨损。
后来那批货我全数退货。厂家还委屈：“我们都按标准精度加工的呀。”我一指卡尺：“你这标准是十年前的吧？现在设备都给数控铣齿机了，齿形精度能稳定在7级，你手动插齿能比？”
现在找链轮厂家，我第一件事就是钻到质检室看三坐标检测报告。哪怕他们现场测一个给我看也行。关键尺寸：齿根圆径、齿距累积误差、键槽对称度。还有一个容易漏掉的——端面跳动。如果链轮端面偏摆过大，链条会侧向受力，加速链板和滚子磨损。这个一般要求控制在0.1mm以内。
对了，倒角不仅仅是去毛刺，它能减轻齿顶应力集中。尤其重载场合，齿顶崩裂往往就是倒角不到位。我后来找的那家厂，倒角工序单独配了抛光轮，做完还拿放大镜检查，真是较真儿。
那些年我们听过的“进口保证”
一聊到链轮厂家，总有人吹：“我们家给德国XX代工，质量杠杠的。”不可全信。我见过一家给农机做链轮的，号称出口欧美，结果车间里连台像样的动平衡机都没有。一问，原来是出口到东南亚小厂组装农用车。所以啊，别光听名头，看实单和样机。
不过，真正有出口资质的厂子，质控体系确实完整。比如石家庄有家干了几十年的老国企改制厂，专门做煤矿刮板机链轮，那真叫扎实。他们车间挂着零缺陷管理的横幅，每个链轮出厂前必须做探伤检测，不管是超声波还是磁粉，反正不留裂纹。而且他们的链轮材料是35CrMnSiA，超高强度钢，那玩意儿硬啃岩石都不卷齿。当然价格也硬，一个模数16的链轮快两万了。矿老板买单时眼皮都不眨，因为知道井下换一次链轮的成本是这个的十倍。
还有一个细节：包装。好厂家真的用心。浙江一家做出口链轮的，每个产品都裹防锈纸，再套塑料膜，箱子里塞干燥剂。我见过最惨的，河北某小厂发的链轮直接铁丝串着扔卡车上，路上淋了雨，到我手里已经锈迹斑斑。他们还说“没事，锈一磨就掉”。得，我认栽。
到底怎么挑链轮厂家？
这两年我也摸索出一套野路子。不谈虚的，就看三点：
第一，看废品堆。允许我去车间后头瞅一眼，如果废品区里堆着不少报废齿圈，而且断口清晰，说明他们真在做破坏性抽检。有一家厂，废品区整整齐齐码着几十个切开的链轮，断面磨得光亮，旁边贴着“齿根淬硬层深度不足”的标签。我当时就觉得靠谱。
第二，问小批量订做。打电话过去，直接问“模数12、21齿的链轮，就做两个，接不接？”很多大厂一听就挂，或者报个天价。但有些小而精的厂子会耐心问你工况、转速，甚至建议你齿形修型。这种厂子通常技术过硬，而且乐意跟你交流。我现在的长期合作厂就是这么做起来的。
第三，死磕交货期。说来可笑，好多纠纷不是质量，而是延迟。有家厂答应15天，结果拖了俩月，每次催都说“快了快了”，最后发来的货还带刀纹——根本没精加工。后来我学乖了，合同里明确按天算违约金，并且要求每周发进度视频。真正靠谱的链轮厂家，排产表公开放，你随时问，他能随时打开车间监控给你看。
绕了一圈，最想说的是：别贪便宜。现在原材料、热处理、人工成本都透明，一条非标大链轮低于一定价，背后必有猫腻。我那八万块学费，说到底就四个字：见小利则大事不成。
前几天，老方给我发了段视频，他们新上了数控滚齿机，可以干两米直径的链轮。我笑着回他：“等我下一台破碎机项目，还找你。”他回了个叼烟的表情。
就这样。链轮这东西，看着糙，真较起劲来，比绣花还磨人。
