我干采购五年了，跟弹簧打交道的时间，比跟我媳妇儿都多。（开个玩笑，别让她看见。） 今天想聊聊弹簧厂家这事儿，不是说教，就是憋了一肚子话，想找个地方倒一倒。 可能有人觉得，不就是几根铁丝弯来弯去嘛，有啥技术含量？ 说这话的人，要么是外行，要么就是被坑得还不够惨——我见过太多因为弹簧出问题，导致整个设备瘫痪的案例。
就拿去年说吧，我们公司上一批工装夹具急需一批压缩弹簧，图快，找了家报价低的。结果呢？装上不到一周，全他妈变形了！弹力衰减得比我的发际线还快。打电话过去，人家轻飘飘一句“你们工况是不是超载了？” 超你个头！ 后来一检测，材料压根不是合同上写的60Si2Mn，是普通碳钢。坑——就一个字。
所以，选弹簧厂家，真不能只看价格。 但也不意味着越贵越好，对吧？有些厂，仗着进口设备，报价高得离谱，其实就那样。
弹簧断了的那些“惊喜”瞬间
记得有一次，我们给一家医疗设备厂供弹簧，用在呼吸机里的。要求极高，疲劳寿命千万次以上。当时找了一家自称“行业老牌”的厂家，拍胸脯保证没问题。第一批样品，测了500万次断了一根。他们说，“个别现象”。 第二批，又断。 我们急了，亲自飞到他们厂里看，好家伙——生产线上的热处理炉，温控仪表上一个数字一直闪，敢情是坏的。他们那个车间主任还嬉皮笑脸地说：“误差个十几度，不妨事！” 我当场就想把弹簧塞他嘴里。
弹簧这东西，尤其在高应力、长期振动环境下，材料、热处理、表面处理，缺一不可。后来我查了标准，像GB/T 1239.2-2009冷卷圆柱螺旋压缩弹簧技术条件里面，对脱碳层深度、硬度均匀性都有明确规定。很多小厂别说检测了，估计连这标准号都不知道。
还有一次，给一个户外设备配弹簧，需要耐腐蚀。我要求用不锈钢304，结果厂家用了201。刚开始用着还行，过了几个月，全锈了，黄黄的锈水往下淌，客户差点退单。201的耐腐蚀性怎么可能跟304比？ 锰含量高那么多。 那之后我学乖了——每批到货，必须光谱仪打一下成分。千万别信什么“质保书”，那东西，花钱能买。
挑弹簧，这几点不告诉你的都是耍流氓
说实话，弹簧厂家的水，比我想象的深多了。几次血泪教训后，我总结了一套笨方法——但绝对管用。

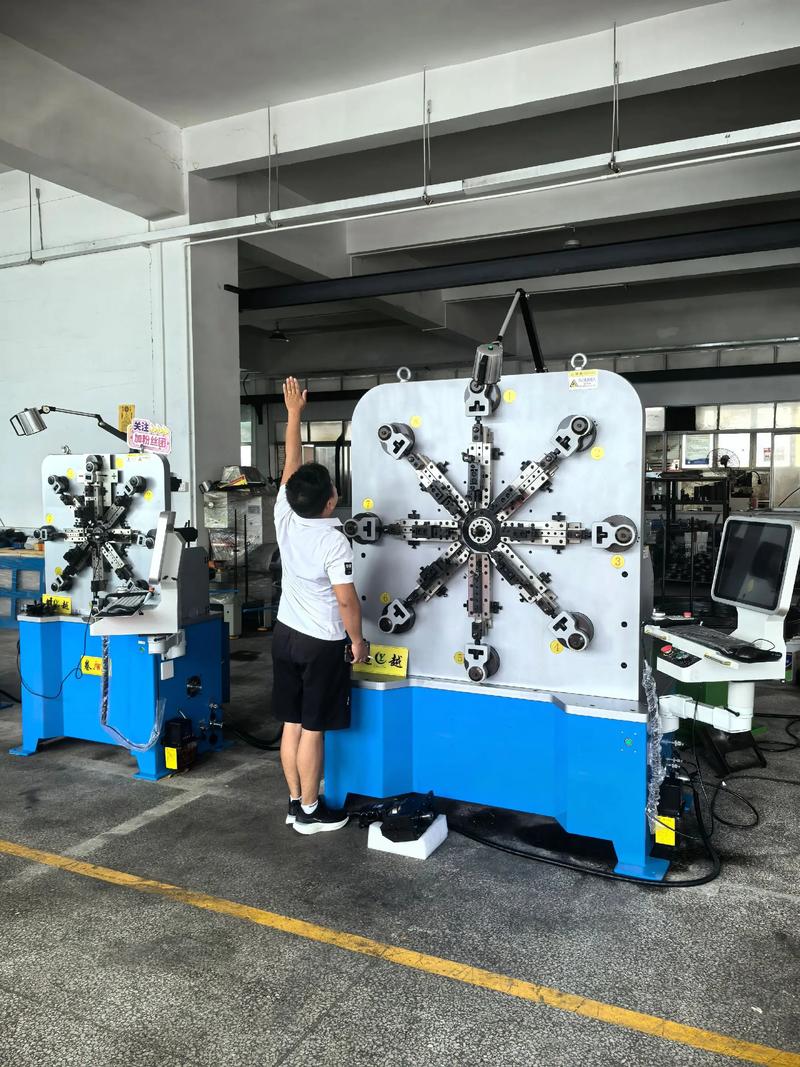

看设备？不，先看设备管理。 很多厂把数控绕簧机、磨簧机、连续炉当门面，但你进去逛一圈，看看地上是不是有油污？物料堆放整不整齐？ 如果连5S都做不好，你能指望他质量控制多严谨？ 我见过一家厂，绕簧机旁边堆着一箱箱打好的弹簧，磕碰得不成样子，表面都是伤痕。这种弹簧装上机器，早期断裂风险极大。
问技术？你得装懂才行。 跟老板聊，别上来就问“你们质量怎么样”——这问题没意义。你得问具体的：“你们绕制拉力弹簧，初拉力怎么控制？” “回火后硬度你能做到HRC多少范围内？” “喷丸强度你们用什么试片测，阿尔门A还是C？” 这么一来，人家就知道你不是外行，不敢糊弄。要是他支支吾吾，或者满嘴跑火车，那就可以直接转身走人了。

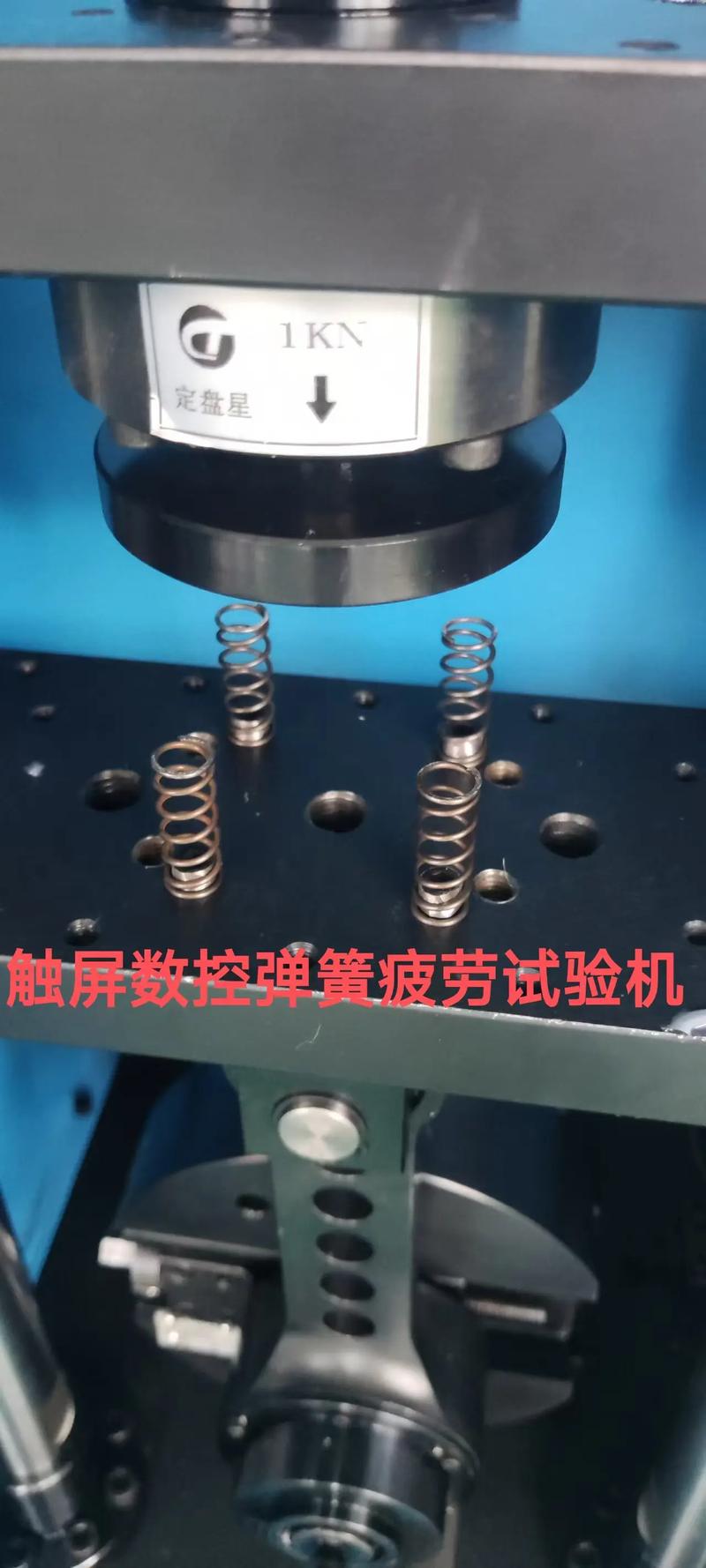

别嫌小批量试单麻烦。 哪怕只做十个，也要按实战工况测一下。我一般会让厂家先提供样品，然后上疲劳试验机跑个几十万次，看弹力衰减退多少。同时测尺寸、硬度、金相。这些数据骗不了人。有些厂家说“我们大厂，不接受小单”——那就算了，谁还不是从小单做起来的？ 这种态度的，后续配合也够呛。
关于材料的那点事。 弹簧丝材，有国产有进口，像宝钢、法尔胜这些大厂的线材，质量稳定，但价格高。很多小厂用河北、浙江那边的小钢厂的，便宜，但批量稳定性差。有次我发现同一卷线材，直径公差都超了，这绕出来的弹簧，刚度能统一吗？ 所以，我指定材料品牌和炉号，并要追溯。正规厂家都能提供。
选弹簧厂家，我现在的“四不碰”原则
一不碰：没有实验设备的厂。 有些厂，就几台破绕簧机，热处理外协，检测全靠卡尺。卡尺能量出力值吗？ 卡尺能看到内部裂纹吗？ 这种厂，我把货交给他，晚上睡不着觉。
二不碰：老板不懂技术的厂。 有一次，我电话里跟一个厂长讨论立定处理对强压损失的影响，他以为“立定”是站着别动。我直接挂了电话。技术壁垒摆在那，没金刚钻别揽瓷器活。
三不碰：超低价竞标的厂。 弹簧属于标准件和非标件之间，价格相对透明。如果一家报价远低于市场平均，只有两种可能：偷工减料，或者不打算长期做。前者可能性99%。别指望天上掉馅饼——掉的，可能是弹簧片。
四不碰：交期随意的厂。 有次我订了一批弹簧，合同签的20天，结果拖到40天还没出。每次问，都说“快了快了”。最后我跑厂里一看，我的单子还排在别人后面。这种管理，真是要命。
当然，也不是说大厂就一定好。大厂流程长，有时候你一个小单，他们根本不重视，排期都排不上。反而是一些中型厂，重视每一个客户，响应快。关键看他们是否用心。
现在，我稳定合作的几家弹簧厂家，分布在广东和江苏。这两地产业集中，配套完善。但是，我也不敢打包票说哪家一定好，毕竟每家专长不同。有的擅长汽车弹簧，有的专做电子小弹簧，有的强在异形弹簧。你得根据自己需求去找。怎么找？ 我一般会去1688、百度搜一搜，然后筛选，看他们网站有没有实物案例，有没有生产现场照片视频，再打电话聊，最后实地考察。
还有一点，别被什么“ISO认证”忽悠了。现在这认证，给钱就能过。关键是，他们实际流程是不是按认证那套走。有的厂，认证文件锁在柜子里，实际是另一套操作。所以，眼见为实。
另外，关于弹簧的寿命，很多人以为钢丝粗就不容易断。大错特错！ 弹簧的疲劳强度，跟应力幅有关。设计不当，粗的反而更容易断。一个靠谱的弹簧厂家，应该有能力给你做应力分析和优化建议，而不是你给什么图纸就做什么。我遇到过一家厂家，看了我的图纸，主动提出把端圈并紧、工作圈增大间距，改善了应力集中，寿命直接翻倍。这种才叫合作，不是单纯的加工。
说到这，想起一个细节：弹簧端面磨削。很多小厂磨出来的端面，垂直度很差，装上后跟座子接触不均匀，导致偏载、侧弯。有一回，我刚拧紧螺栓，弹簧直接就弯成弓形了……那画面太美我不敢看。所以，磨簧的质量，不是光看平不平，还有垂直度、毛刺控制。
后来我专门看了标准，JB/T 7757.1-1995里对弹簧端面精度有要求。好的厂家，会用数控磨簧机，自动检测。差的，就靠老师傅手感。手感这东西，不稳定啊。
说到价格，我想啰嗦两句。去年弹簧钢丝涨价，很多厂家想提高合同价。有一家挺厚道，提前跟我沟通，说材料成本涨了15%，能不能分担一点。我查了下市场行情，确实如此，就同意了。另一家呢，一声不吭，货送过来才说加价，不然不卸车。这种做事方式，我真不能忍。
所以，选弹簧厂家，也是在选人品。 找个靠谱的人，比啥都强。
对于特殊弹簧，比如高温弹簧、恒力弹簧，厂家必须有相应的材料和工艺经验。不能只看普通压缩弹簧。我见过一个做恒力弹簧的，卷簧后不进行稳定化处理，结果用一段时间力值就掉了。还有耐高温的Inconel X-750弹簧，热处理工艺弄错，完全没弹性。所以，选厂家要看其专长领域。有时，厂家会忽悠你“我们什么都能做”，这种反而要小心——没有核心优势。
总结？没啥总结的，都是血泪
其实没有什么金句，全是碎碎念。如果非要说，那就是：别懒。 多问、多看、多测。弹簧小小一个，却是机械系统的关键元件。它坏了，大机器趴窝，损失可不止几根弹簧钱。
下次，当我再看到那种“本厂专业生产各种弹簧，质量第一，价格最低”的广告，我就笑笑。真那么牛，还用打广告？
好啦，逼逼叨叨这么多，该去催货了。你们有补充的？ 留言区见。
