上个月三号刚换完井式炉的加热滤芯，质检部就拉着半箱报废齿轮进了车间。跟在后面的客户代表脸黑得像刚捞出来的淬冷油槽渣。开口第一句就是，你们这齿轮，客户跑了三千公里高速，说断就断，差点出人命。

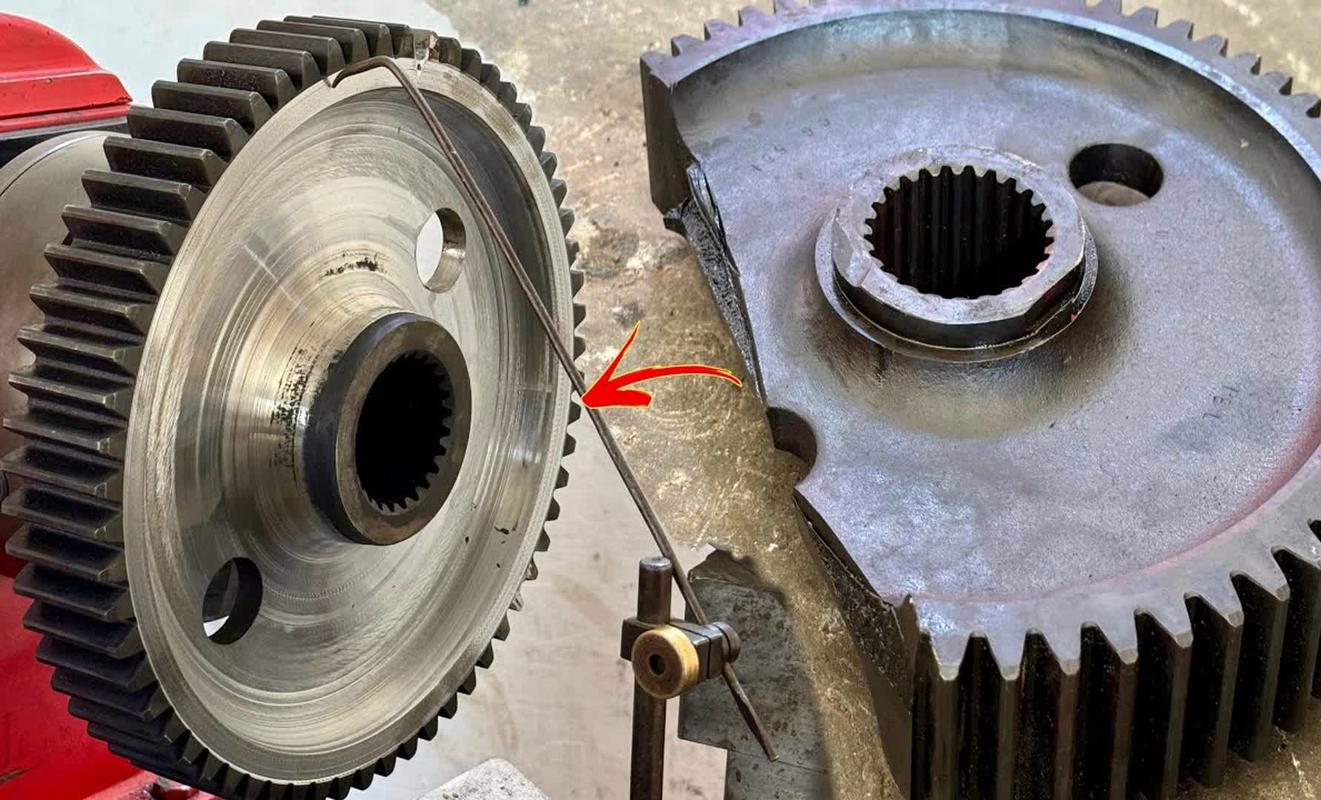

主任攥着报废件蹲在我机床边，烟烧到手指都没察觉。我拿锯子切开断齿，一眼就看见问题。磨齿的时候留的吃刀量太大，设计要求渗碳层深度0.5-0.8mm，磨完只剩不到0.3mm。硬壳磨没了，软芯哪扛得住一天十几万次啮合？
断齿事故里的隐形坑
很多外行觉得，不就是把零件烧硬吗？哪来这么多说道。哪有这么简单。
渗碳淬火玩的就是个「外硬内韧」，低碳钢本身软，做结构件扛不住磨，直接淬火整体硬，一碰冲击就断。我们把碳往表层渗，再淬火，表层硬度能到HRC58-62，比砂轮软不了多少，芯部还是低碳的韧性，摔都摔不裂。
说实话，九成以上的渗碳淬火质量问题，都不是渗碳环节出的错。要么是下料留多了磨量，要么是淬火变形大，磨的时候不得不磨掉一层硬壳。你说找谁说理去。
核心就是那一层薄硬壳
说点干货。渗碳最关键的三个数，记不住就别碰这行。第一，渗碳温度一般卡在920℃，高十度碳扩散太快，层深就超，低十度渗八个小时都渗不到要求，卡得比美女的腰围还严。第二，表层碳浓度要控制在0.8%-1.05%之间，低了硬度不够，高了表层出网状碳化物，脆得像烤干的饼干，一撞就碎。第三，有效渗碳层深度，绝对不能比设计要求低0.1mm，差一点，寿命就能差出去一倍。

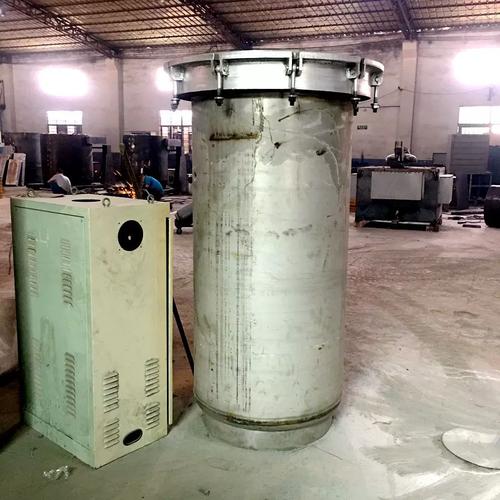

现在主流就两条路，气体渗碳和真空渗碳。说说优劣，气体渗碳设备便宜，一套百八十万，干了几十年的老工人闭着眼都能调，缺点就是污染大，炉膛容易积碳黑，渗碳均匀性差，大零件变形歪个十几丝很正常。真空渗碳干净，渗碳均匀，变形小，精度能高一半，就是设备贵，一套下来小几百万，电费是气体渗碳的1.5倍还多。
不过话说回来，行业内通常不说但实际在做的妥协，你知道是什么吗？很多中小厂接订单，明明图纸要求真空渗碳，背地里偷偷转成气体渗碳，成本直接降两成，只要层深测出来合格，第三方检测根本查不出来。短时间用根本没问题，撑过一年质保期根本不在话下，就是十年八年的寿命砍掉三分之一而已。买家不知道，卖家赚了钱，心照不宣罢了。
不同场子的要求，差得能有十里地
去年给新能源车企做减速器齿轮样品，一开始我们按老经验，燃油车齿轮层深做0.5-0.7mm，结果台架试验跑了不到一万次，齿面磨损直接超标。后来才知道，人家新能源输入轴转速能到12000转，比传统燃油车高了快一倍，载荷大转速高，磨损快一倍都不止。最后层深调到0.7-0.9mm，表层碳浓度提到0.9%，才过关。这行就是这样，新领域来了，老经验说翻船就翻船。
三年前给内蒙风场做偏航轴承滚道，一开始客户图便宜，要做整体淬火。结果冬天零下三十多度，运行两年就整片点蚀，退回来修。我们给改成渗碳淬火，层深做到4mm以上，芯部硬度控制在28-32HRC，表层硬，芯部韧，抗冲击抗低温，现在跑了六年，上个月回访，一点问题都没有。风电这种要扛二三十年的东西，偷不了懒，渗碳淬火就是比整体淬火靠谱。
现在国产渗碳设备起来了，原来进口一条连续渗碳线要两千万，国产同配置的只要八百万，精度差不了一丝，很多厂都换了，也算进口替代做成了。绿色制造这块，原来臭烘烘的淬冷油，现在很多都换成水性聚合物淬火液，污染少了大半，成本还降了。
但有个行业内不愿公开的难题，不说没人知道。现在国标测渗碳层深度还是用金相法，测的是全渗碳层，真正起作用的是有效淬硬层，很多时候全渗碳层测出来合格，有效淬硬层就是差个0.1mm，用起来就是容易坏。维氏硬度梯度法测有效层准，但是小厂嫌费钱费时间，甲方也很少提要求，就这么一直拖着，标准滞后，坑了不少人。
回到车间，干了二十多年渗碳淬火，我总结的土话就是：渗碳淬火七分看炉，三分看磨。
炉子控温控碳调得再好，磨工手一重，把硬层磨掉一块，全白搭。很多人不信，等出了事故才追悔莫及。
你们车间有没有遇见过，所有检测都合格，就是用不住的渗碳淬火件？不妨唠唠。
