老工程师聊导套配合：藏在零件缝里的要命细节-优选全城商贸

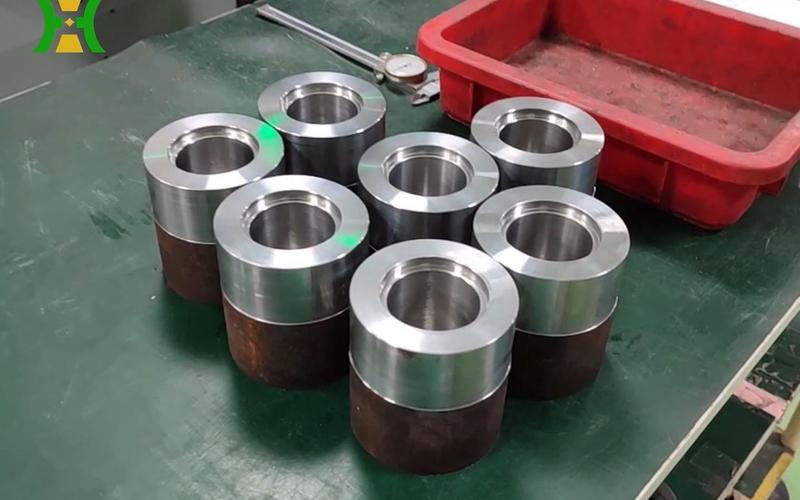

上个月珠三角那个客户退回来的那套大型冲模，就堆在车间门口。老陈叼着烟踩包装箱：“说好了十万次寿命，八千次就卡，你让我脸往哪搁？” 拆开一看，导套内壁拉了三道深深的槽，导柱也磨花了。没人想到，就是导套配合那点间隙出的问题。

被小看的间隙，差一头发丝都不行

很多学徒刚进车间，总觉得导套不就是给导柱套个套？有什么难的。说实话，真的难。导套配合说白了，就是控制导柱和导套之间那层油膜的厚度，油膜断了，就直接干磨，分分钟拉毛抱轴。拿最常用的φ50导柱来说，冷冲模的配合间隙必须卡在0.008毫米到0.012毫米之间，多一丝少一丝都不行。常规冲压用的导套，壁厚最少不能低于5毫米，太薄了压两下就变形，间隙直接飞了。就连黄铜导套的含锌量，都得控制在35%到40%之间，太高了脆，太低了软，用不了俩月就废。现在主流就两种路子。一种是实心钢导柱配铜合金导套，走的是滑动配合路线。便宜啊，加工难度低，随便找个机加厂就能车，还抗冲击，重载的时候稳得一批。缺点就是速度一快就发热，容易粘切屑，跑个几十万次就得换。另一种是滚珠导柱导套，滚动配合，间隙小精度高，每分钟冲个几百次都不卡，就是贵，一套顶三套铜的，还怕偏载，稍微撞一下滚珠碎了，整套直接废。不过话说回来，行业内通常不说但实际在做的妥协，你知道是什么不？很多中小厂接订单，客户要求配滚珠导套，为了压价格抢单，转头就换成铜导套。只是把铜的硬度淬上去，把间隙比要求做大0.005，前两三千次跑起来一点问题都没有，客户验收根本测不出来，等过了保修期出问题，早就找不到人了。

不同行当的要求，差得能绕机床三圈

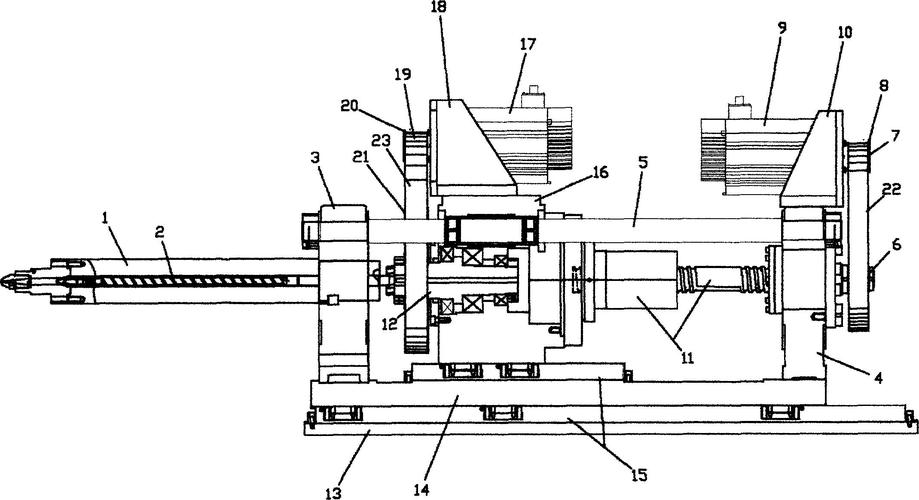

我干这么多年，导套配合根本没有放之四海而皆准的数。全看你用在什么地方。就说汽车覆盖件冲压，要求的是连续百万次冲裁不换件，精度稳定不能有偏差，不然门板缝差一点，整车都卖不出去。前年我们给广汽的配套厂做一套前门外板模，一开始图省事用了普通62黄铜导套，按标准留了间隙，结果才跑22万次，导套就拉毛了，冲出来的件边缘都带痕。后来我们换成铝青铜，把配合间隙往小了调了0.003毫米，又多走了一道珩磨工序，现在快80万次了，拆开看内壁还亮得能照人。换注塑机射胶导套呢？要求完全反过来。注塑机天天泡在100多度的料雾里，导柱导套本身还跟着射胶来回动，本身就发热，加上塑料里的添加剂腐蚀，要求完全不一样。去年浙江那个做改性工程塑料的客户，原来按国标买的标准导套，一到夏天就卡，车间不开冷气根本开不了机。我们拆开量，导套热胀了接近0.015毫米，间隙直接没了，可不卡死么？后来我们把配合间隙比国标放大了0.01毫米，换成含锡的磷青铜，耐腐又抗热胀，用到现在再也没出过问题。

进口替代风口下，藏着没人愿意说的暗礁

这两年国产替代赶风口，原来日本米思米那套高端导套，现在国内厂都能做了，价格只有三分之一，确实是好事。但是有个问题，行业没人愿意公开说。现在国内导套配合的公差标准，还是二十多年前定的，只给了常温20度下的公差范围。现在新能源汽车的电池壳冲压，很多要运到东北零下三十度的车间用，或者出口到中东四十多度的工厂，温差快100度，钢和铜的膨胀系数不一样啊，差出来的间隙谁给算？我见过好多厂按旧标准做，夏天试模好好的，冬天发过去客户一开机就卡，退回来修来修去，赔了不少钱。还有绿色制造要求不准用含铅铜，原来铅青铜加工好耐磨，现在不让用了，新的无铅铜的磨合性不一样，配合间隙该调多少，全靠各家自己摸，根本没有统一的说法。干了二十二年，我一直记着师傅说的那句土话：「配合量尺寸，不如摸温度」。你在恒温车间量出来的间隙分毫不差，不代表零件跑起来发热受冷之后，间隙还对。别全信图纸上那几个死数，多想想零件干活的时候是什么环境，比什么都重要。你们碰到过导套配合出的离谱幺蛾子吗？有什么压箱底的调整法子，不妨唠唠。
