2026-10-05 19:31:01 分类：商机
上周三半夜三点。
我手机震得枕头都麻。
接起来是供应商小李，声音都抖了：张工，出大事了，山东客户退了三根42CrMo的风电主轴，说冲击韧性死活不合格。
我爬起来翻之前的金相报告，瞬间气笑了。晶粒度评级差了整整两级。为啥？
上个月为了省三万块预算，换了个不知名小厂的金相切割机，切样的时候走刀太快，热变形把晶界都烧糊了，磨抛出来的面根本不对，评级能准才怪。
你说金相设备厂家存在感低？出了事才知道，这玩意儿错一步，几十万的货直接打废。
别光盯着报价签合同，这里藏着行家才懂的门道
很多采购选厂家，第一反应就是比价格，功能差不多，谁便宜选谁。
说实话，这里的水深着呢。
就说最基础的切割机主轴跳动，正经金相设备厂家会把公差控制在0.002mm以内，差的厂家能做到0.01mm，切出来的试样自带斜度，后面磨抛再怎么补都没用。
还有自动切割机的进给速度，适合大多数中硬结构钢的最优速度是0.12mm/s，很多小厂家为了显得机子效率高，出厂默认给你调到0.3mm/s，切是切得快，热损伤直接深几十微米，做出来的组织全是假的。
再说到磨抛机的转盘动平衡，合格的厂家会把不平衡量控制在5g·cm以内，差的能跑到几十，磨出来的试样自带波浪纹，显微镜下看就是糊的。
现在两种主流的切割路线，一个是砂轮切割，一个是金刚石线切割。
砂轮切割快，一片砂轮几十块，切一个试样几分钟搞定，缺点就是容易出热损伤，硬钢尤其明显。
金刚石线切割走刀慢，切一个大试样要小二十分钟，线还贵，但是没有热损伤，组织保真。
说句行业内没人公开说的妥协吧。
现在很多厂家宣传自己全线切割配置，卖的价格比纯砂轮贵一倍，实际碰到大于30mm的大试样，还是偷偷换砂轮切完，端面修个一两毫米再给你，成本降了一半，你根本看不出来。

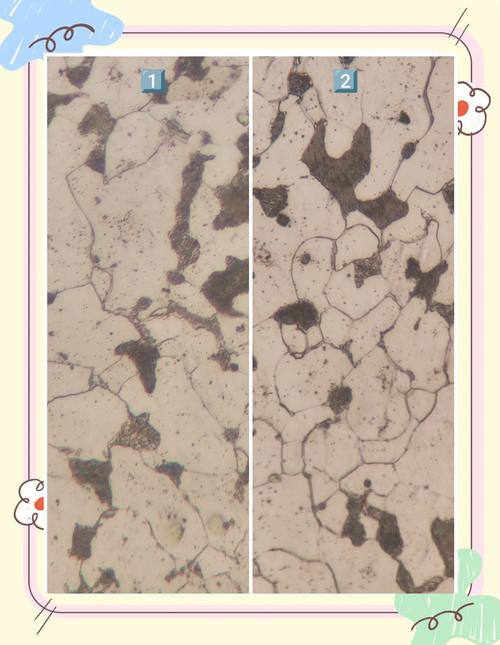

金相试样切割热损伤腐蚀后显微图
不同行业用，要求差得可不是一点半点
去年跟烟台一家风电轴承厂打交道，他们之前找南方小厂家买了整套金相设备，用了一年出了大问题。
他们做的风电主轴渗碳层，要求深度公差控制在0.05mm以内，不合格就是废品。那台显微镜的目镜分辨率不够，软件的标尺都不准，每次测都多报0.1mm，结果三批轴承出去，服役不到三年就出现滚道剥落，全部召回返工，赔了小一千万。
后来换了国内老牌金相设备厂家的设备，带校准过的ccd成像，误差能控制在0.01mm以内，再也没出过问题。
风电行业要的就是大尺寸试样、深渗层测量准，对稳定性要求高，小厂的精度根本顶不住。
换个行业，做新能源汽车动力电池铝壳的，要求完全不一样。
去年广东有家做电池壳的厂子找过来，说他们做出来的铝壳冲压总是裂，但是金相检验晶粒一直合格，不知道为啥。
我过去看他们的试样，热镶的时候压力太大，软铝的边部都被压塌了，腐蚀之后晶粒边界根本看不清，把粗晶当成细晶了。
后来合作的金相厂家专门给他们改了热镶夹具，压力降到常规的一半，控制在0.3MPa，温度也调低了10度，做出来的边部一点不塌，晶粒分级一下子就准了，解决了冲压开裂的大问题。
你看，软材料和硬钢，要求天差地别，不会做差异化适配的厂家，根本做不好。

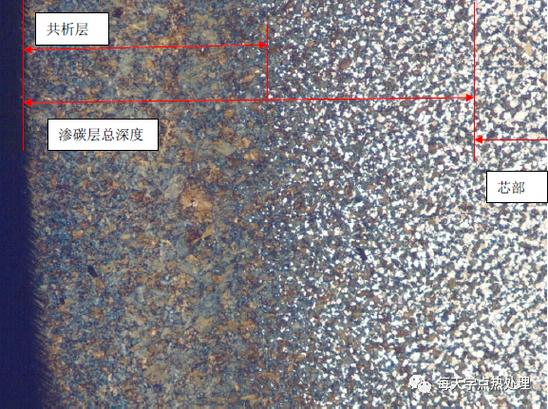

风电轴承渗碳层金相腐蚀实拍图
进口替代的风口里，藏着行业不愿说的暗礁
进口替代的风口里，藏着行业不愿说的暗礁
这两年进口替代喊得响，原来一套徕卡的全自动金相设备要大几十万，现在国内靠谱的金相设备厂家，性能差不多，价格能砍一半，很多厂子都愿意换。
说实话，国内厂家这些年进步真的大，从切割机到磨抛机到显微镜，核心部件都能国产化，精度也能追上进口，这事真的挺提气的。
不过话说回来，有个行业内没人愿意公开说的难题，就是标准滞后。
现在咱们国家的金相设备精度标准，还是十年前定的，那时候根本没有全自动AI识别金相组织这玩意儿，现在几乎所有厂家都在吹自己的AI自动评级，准确率多高多高，其实根本没有统一的标准卡着。
我测过好几个厂家的AI算法，碰到非均匀晶粒度的试样，也就是实际生产中最常见的那种，错判率能到30%，但是没人说，因为国标没要求算法准确率，你拿他也没办法。
客户花了几十万买了全自动，最后还是要老师傅盯着一个个调，省不了人工，等于白花了钱。
我昨天在磨样间跟徒弟聊天，说我干了二十年，最信奉的一句话就是：金相设备是炉前的眼睛，歪眼睛，绝对看不对活儿。
别为了省那点小钱，换个不靠谱的厂家，最后出了事，赔的钱够买十台好设备了。
你们最近换金相设备，碰到过哪些糟心的坑？不妨唠唠。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：选对金相设备厂家，车间少踩十年坑
文章链接：https://www.yxqcspc.com/17272/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
