去年8月的一个周三，我刚啃完半个酱肉包，就被质检部的小周拽到了洁净车间。
地面上摊着300套刚封装好的医用雾化器，喷口全是黑褐色的油点。
客户的设备工程师站在旁边脸都绿了——这批次本来要发往三甲医院急诊的。
查了三天才找着根由：之前配的有油螺杆机的油气分离器穿了，三级过滤根本挡不住0.1微米以下的油雾。
换了三台无油涡旋空气压缩机上去，跑了俩月，零投诉。
说起来这玩意儿平时在车间里真没存在感，除了出故障的时候。
别被销售吹上天，先把涡旋的底摸透
很多人说涡旋机就是两个金属盘对着转，错。

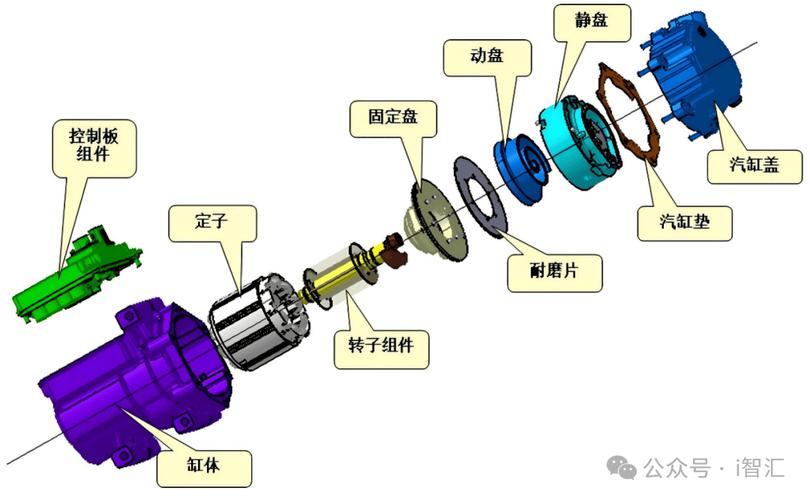

一个盘固定，一个盘绕着固定盘做半径1.5毫米的平动，两个盘之间的月牙形空腔从大到小逐步收缩，空气就被一层层压进空腔里，全程两个盘不接触。
对，就是靠这个无接触的压缩过程，才敢叫真正的无油。
我见过销售把这玩意儿吹得比航天发动机还金贵，说涡旋盘的加工精度能到头发丝的1/20。
扯。
行业内现在通用的合格线是涡旋盘端面平面度0.005毫米，径向间隙控制在0.02毫米以内，排气温度稳定在180℃以下，这三个数达标了，能跑够2万小时不出现大的故障。
现在市面上的涡旋盘主要走两种材料路线：一种是球墨铸铁基材，表面喷涂特氟龙耐磨涂层；另一种是铝合金基材，做加厚阳极氧化层。
你去问厂家，两种材料哪个好？
销售肯定拍胸脯说铝合金的轻、散热好、能耗低。
实话告诉你，我们车间拿同功率的机子做过对比，铝合金盘的比铸铁盘的整机售价贵40%，但连续满负荷跑3000小时之后，阳极氧化层磨穿，排气含油量直接飙到0.08ppm，刚好卡在现行国标的合格线边缘。
铸铁盘的呢？
重是重了点，整机比铝合金款沉了近60公斤，连跑8000小时，涡旋盘的平面度都不会出现明显变形，哪怕表面的特氟龙涂层磨掉了，两个盘之间的间隙还是能兜住密封，含油量稳在0.01ppm以内。
那为啥厂家还死命推铝合金款？
轻啊，物流成本低，卖价高，利润空间能多赚20个点。
我们这么多年选型的规矩是，只要是连续24小时开机的场景，全选铸铁盘的，少听那些花里胡哨的参数宣传。
还有个行业秘辛：厂家说的“终身免维护”，其实就是涡旋盘的出厂跑合流程做的久一点，跑合不到位的新机器，头100小时的含油量是超标的，很多客户刚装上就满负荷开，测出来含油量不达标就觉得质量差，其实是没等设备进入稳定运行状态。
不同行业的要求，差得比人和人之间还大
先说医疗配套的场景。
去年给苏州一家做新生儿呼吸机的厂子做配套，人家要求排气含油量必须低于0.01ppm，而且不能有任何硫化物、挥发性有机物析出。
为啥要求这么严？
他们的设备是直接给早产儿用的CPAP呼吸机，压缩空气是直接进肺的，哪怕有一丁点异味、一丁点油雾，都会被家属投诉到要退货。
之前他们用进口的8千瓦无油涡旋机，一台要12万，换了我们选的国产铸铁盘的机子，一台3.2万，装上去跑了10个月，第三方测的含油量稳在0.003ppm，比进口设备的表现还稳。
哦对，医疗场景还有个坑：不能用普通的丁腈橡胶密封件，得用医用级的硅橡胶，不然压缩空气流过的时候，橡胶里的增塑剂会慢慢析出来，堵在仪器的细小管路里。
之前我们就吃过这个亏，给一个客户装完设备，过了半个月人家的管路全堵了，拆下来一看，管壁上全是溶出来的黄渍，赔了人家2万块钱的停工损失。
再说说锂电行业的配套。

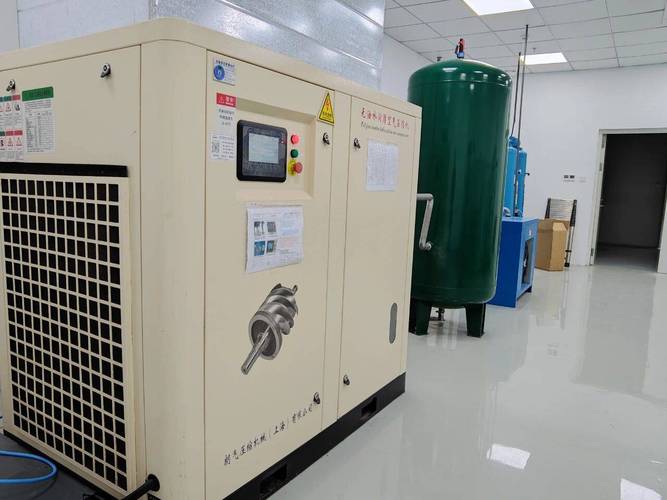

今年春天给宁德时代的一家二级供应商供了6台15千瓦的无油涡旋机，人家的要求和医疗场景完全反过来。
医疗场景死磕含油量，锂电场景死磕压力稳定性，要求排气压力波动不能超过±0.02bar，而且环境温度到40℃的时候，设备不能跳机。
为啥？
他们的涂布机是连续24小时跑的，压力稍微波动一点，涂出来的极片厚度差个几微米，整卷料就废了，一卷料就是十几万。
之前他们用的是无油螺杆机，转子啮合的时候有明显的气流脉动，压力波动能到±0.1bar，每个月要废两三卷极片。
换了涡旋机之后，压缩过程是连续平滑的，没有螺杆机那种周期性的气流冲击，压力波动能控制在±0.01bar以内，刚好踩在人家的要求线上。
你看，同样是无油涡旋机，医疗场景盯着纯净度，锂电场景盯着稳定性，要是拿医疗专用的机子去给锂电配套，那指定出问题——因为医疗机的压力控制精度没做那么高，成本也下不来；反过来拿锂电专用的机子去给医疗配套，密封件不对，含油量不达标，照样要出质量事故。
现在喊进口替代喊得凶，暗礁也藏得深
这两年国产的无油涡旋机确实起来了，之前8千瓦的机子进口要十几万，现在国产的3万多就能拿下，很多之前全用进口设备的厂子，都慢慢换了国产的。
尤其是现在的智能制造车间，都要求空压机联网，能远程看含油量、排气温度、运行时长，国产的机子现在都带物联网模块，手机上就能看实时数据，比进口设备的操作还方便。
但是有个事，行业里没人愿意公开说。
现在的国标GB 19153里，对无油空压机的含油量检测，只要求在额定工况下测，但是实际车间里，很多时候是变工况运行的——比如早上刚开机，设备温度还没上来，或者晚上用电低谷的时候，为了省电费把压力调得比额定值高一点，这时候的含油量，国标里根本没要求检测。
我们去年抽测了12个品牌的国产无油涡旋机，变工况下，有7个牌子的含油量能飙到0.1ppm以上，比有油机加一级过滤的水平还差。
为啥会这样？
因为涡旋盘的配合间隙，是在额定工况的温度下调试好的，变工况的时候，两个盘的热胀冷缩量不一样，间隙就变大了，油雾就顺着间隙漏进压缩空气里了。
很多客户刚装上机子，在额定工况下测，含油量达标就觉得没问题，等用了俩月，车间生产节奏变了，压力调高了，含油量上来了，堵了精密设备的管路，都不知道问题出在哪。
还有个更扯的概念混淆：现在很多厂家把“无油”的概念玩得溜，说自己是“水润滑无油”，其实水润滑的机子，水里加的缓蚀剂、杀菌剂，排出来的气里照样有杂质，跟真正靠无接触压缩实现无油的涡旋机根本不是一回事，客户花了无油的钱，买了个半吊子的东西。
我在车间摸了20年设备，总结出来一句土话：空压机好不好，别信铭牌上的漂亮数，得看它在你车间的实际工况下，跑够1000小时之后的数。
别信销售吹的“零含油”“终身免维护”，那些都是给外行看的。
上次有个做食品包装的小厂子老板找我，说他买的无油涡旋机，刚装上去测含油量是0，结果跑了俩月，他的包装机滤芯堵了，拆下来一看全是油泥。
我去现场看了一眼，就是买的那种便宜的铝合金盘的机子，变工况下含油量早就超了。
说真的，这玩意儿没有那么玄乎，就跟你家里买空调一样，不能只看制冷量多大，得结合你家的房间朝向、窗户大小匹配合适了，才能用得久。
对了，你们在选型的时候，有没有遇到过那种额定参数全达标，一到实际生产就掉链子的情况？
评论区聊聊。
