拉回来三套海工平台的液压站底座。
客户的运维班长攥着根断成两截的M20螺栓，指甲缝嵌着海盐的白印，指着我们质量部的小年轻吼：”上次验收你们说每根螺栓都拧到力矩值了！这才用三个月，底座震得把螺栓拉断，液压站的密封圈都磨漏了！”
小年轻脸都白了，翻出当时的拧紧记录，每根螺栓的力矩值都打在单子上，红章盖得清清楚楚。
有啥用？
拆的时候用超声波测了下剩下的螺栓，实际预紧力最高的才到额定值的42%。
拧螺栓的人，十个有九个搞反了预紧力的本质
你是不是觉得，预紧力就是把两个钢板压得越紧越好？错。
螺栓本质是个弹性拉杆。你拧螺母的时候，螺栓被拉长，产生的拉应力反过来把两个被连接件牢牢夹在中间——这股夹紧力，才是真正扛载荷、防松脱的核心。
我们车间常用的8.8级M12螺栓，额定预紧力大概是37kN。听着好像挺多？
但你拧的时候，大概90%的力矩都耗在摩擦上了。
要么是螺纹牙之间的滑动摩擦，要么是螺栓头和被连接件表面的贴合摩擦，真正转化成有效预紧力的力矩占比，连10%都不到。
这就意味着，只要摩擦系数变一点，最终的预紧力能飘得没边。
同样规格的螺栓，表面干干净净水都没有，和抹了一层薄机油比，同样的拧紧力矩下，预紧力能差出40%。
差多少？
40%。
这也是为啥现在行业里拧螺栓分两个流派：一个是靠力矩扳手硬拧的扭矩控制法，一个是拧到贴紧后再转固定角度的转角法。
扭矩法好啊。一把数显力矩扳手几百块，学徒练三天就能上手，拧完“咔哒”一声响，记录一填，谁都挑不出错。但精度呢？实际预紧力偏差能到±30%，全看当天螺栓表面是干净还是沾了油。
转角法就准多了。先把螺栓拧到两个零件完全贴死，再按计算好的角度转90度或者120度，预紧力偏差能控制在±15%以内，差不多是扭矩法的一半精度。但贵啊，一把带转角记录的扳手大几千，还要提前算每个规格螺栓的伸长量对应的转角，工人嫌麻烦，质检嫌费时间。
行业里心照不宣的妥协，就是明明知道扭矩法精度不够，还是舍不得换。
甚至有些厂为了让力矩值看起来达标，故意给螺栓抹点机油减摩擦，这样同样的力矩下，螺栓能拉得更长，记录上的数字好看。但没人告诉你，等几个月机油干了，摩擦系数变了，预紧力掉多少，全看运气。
不同行业的螺栓，根本不是一个拧法
别以为所有螺栓的预紧力要求都是拧到额定值就完事。之前帮隔壁发动机厂解决过台架测试的漏液问题。他们的三缸机跑500小时耐久试验，就出现缸盖密封漏冷却液的毛病，拆下来测螺栓预紧力，掉了快一半。
为啥？
发动机工作的时候，缸盖温度能冲到120度，螺栓埋在缸盖里，温度比缸盖还高个十几度。热胀冷缩的量不一样，原来冷态下拧好的预紧力，等机器热起来，螺栓伸得比缸盖还长，夹紧力自然就松了。
后来他们改了工艺，等发动机热到正常工作温度，再把每个缸盖螺栓重新拧一遍，补到额定值，漏液的问题直接消了。
这是汽车行业的要求：动态工况下，预紧力的波动不能超过10%。毕竟是高速旋转的部件，一旦缸盖松了，轻则漏液，重则拉缸，直接出大事故。

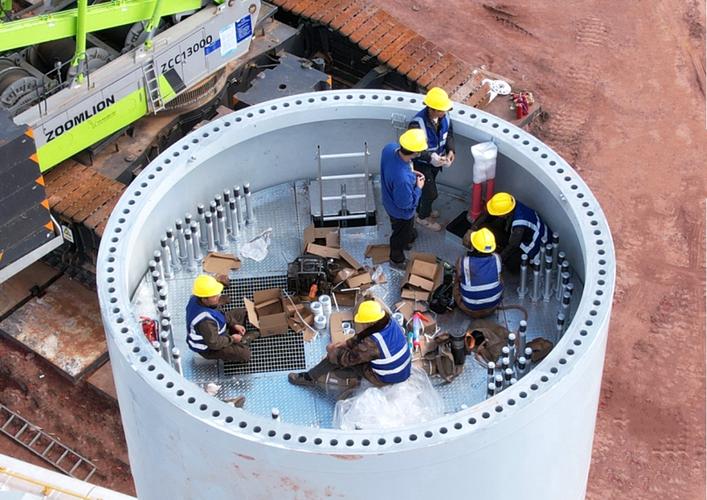

再说说风电的塔筒螺栓。去年去内蒙的风场做运维，发现有一节塔筒的法兰面漏雨，水顺着螺栓孔流下来，把爬梯都锈得掉渣。
拆下来测螺栓预紧力，才到额定值的40%。
风场的环境啥样？夏天法兰面被太阳晒到60度，冬天零下30度，每天热胀冷缩，金属材料本身的应力松弛，就会让预紧力慢慢往下掉。当初安装的时候要是没做防松，没在投运三个月后复紧一次，漏雨都是小事，哪天螺栓松脱了，整个塔筒晃起来，那才叫要命。
但风电行业的预紧力要求和汽车完全不一样：二十年寿命周期内，只要预紧力不低于额定值的60%就行。毕竟是静载结构，哪怕掉一点，只要不松脱，就不会出大问题，但是得定期巡检复紧。
大家都在吹智能制造，可螺栓预紧力的坑还没人填
现在不少工厂都上了智能拧紧系统。拧紧枪连到MES，每颗螺栓的拧紧力矩、转角、甚至力矩随时间变化的曲线，都存在系统里。谁拧的，什么时候拧的，有没有拧到位，一查就知道，再也不会出现工人偷偷少拧半圈就签字的事。还有之前被进口品牌垄断的超声波预紧力检测仪，之前一台要十几万，现在国产的也就三四万。不用靠力矩猜，直接测螺栓被拉长了多少，换算成实际的预紧力，准得很。
听着是不是挺美好？
但有个事，整个行业都没人愿意公开说。
所有现行拧紧标准的理想假设，在满是切削液和锈迹的车间里，根本站不住脚。
标准里写得明明白白，要求螺栓的摩擦系数控制在0.12-0.18之间。可实际生产里，螺栓是堆在露天料架上的，有锈，有灰尘，有之前加工时沾的切削液，你根本没法保证每颗螺栓的摩擦系数都卡在那个区间里。
更扯的是，大部分标准里，根本没提“螺栓表面状态对预紧力的影响”。质检的时候只看你力矩扳手的数值对不对，根本不管你螺栓表面是干的还是沾了油，是干净的还是长了锈。
之前有个客户拿我们的螺栓去做第三方检测，测出来预紧力偏差超了20%，找上门说我们材质不合格。结果我们把螺栓表面的浮锈擦干净，重新涂了规定的润滑脂，再测，偏差直接在5%以内。可那个第三方的检测报告，还是按之前沾着锈的螺栓测的数值出的——因为他们的检测流程里，根本没有“清洁螺栓表面、按要求涂润滑脂”这一步。
就这，还到处吹自己是权威检测。
我刚进厂的时候，带我的老班长是个干了30年的钳工。他总说一句土话：“螺栓拧得紧，不如盯得久。”
啥意思？
你刚拧完的时候预紧力再准，没用。金属会松弛，温度会变，振动会磨，过三五天，过三个月，过半年，你得回去复紧，得盯着预紧力掉没掉。
太多人把螺栓当成个小零件，觉得拧到力矩值就完事了。可我们干了二十多年的人都知道，多少大事故，追根溯源，就是一颗螺栓的预紧力没到位。
最后问一句：你们车间现在拧螺栓，是只盯着力矩值签字，还是会定期测实际的预紧力？有没有遇到过拧的时候所有数值都达标，用俩月螺栓自己松了的破事？
