2026-09-02 22:39:40 分类：商机
上周三刚拉过来一台报废的搅拌罐，客户堵在车间门口骂。
说买了不到四个月，轴晃得厉害，昨天直接抱轴烧了。
我蹲地上拆了半小时，把端盖撬下来一看，蜗轮副整个齿面都磨塌了。
油放出来黑得像墨汁，混着一捧铜屑。
拆出来才见真章：没人在意的蜗轮副，才是设备的命门
很多外行觉得不就是一对传力齿轮吗？
哪有这么简单。
蜗杆转一圈，蜗轮转一个齿，靠齿面滑动摩擦传力，大扭矩降转速，这活别的传动真干不了。

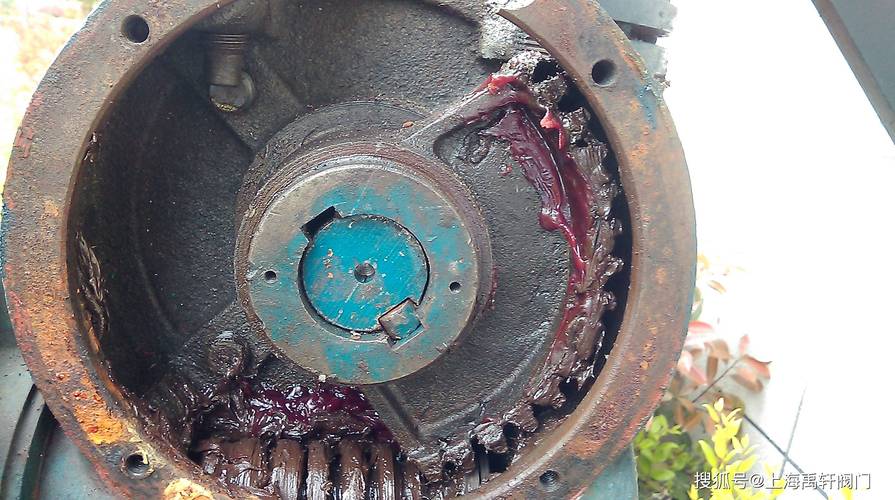

机械车间磨损报废蜗轮副实物图
要我说，好的蜗轮副，三个数字卡死就差不了。
第一，中心距公差必须控制在0.02毫米以内，差一丝，齿面接触就偏，用不了半年就磨坏。
第二，普通闭式传动的齿侧间隙要留0.1到0.3毫米，留小了热胀咬死，留大了启停晃得厉害。
第三，想要用十年以上，蜗轮锡青铜的含锡量最少要做到10%，少一分都不行。
现在行业里两种主流路线，一种是淬硬钢蜗杆配锡青铜蜗轮，耐磨，散热好，就是贵，一套成本顶得上两套半。
另一种是合金钢蜗杆配球墨铸铁蜗轮，便宜，承载力不差，就是对跑合要求极高，温度一超过80度就容易出问题。
说实话，行业内通常不说但实际在做的妥协，我今天透给你。
十家小厂有八家，把本该用10%含锡锡青铜的蜗轮，换成含锡量只有3%的杂铜，甚至直接用球墨铸铁镀一层铜，从外观看一模一样，成本直接砍一半。
你买的时候便宜几千块，用不了一年就得换，算下来反而亏更多。
对吧？
不同行当不同要求：我见过的两个真实案例
第一个，化工污水处理的搅拌罐。
就是上周堵门那个客户的活。
他买的小厂货，比我们便宜八千块，本来要连续24小时转，要求大扭矩低转速，还得耐腐蚀。
结果小厂把蜗轮换成了镀铜球墨铸铁，用了三个月，齿面磨掉1毫米，间隙大得能塞进去一个硬币，不抱轴才怪。
第二个，城市大剧院的舞台升降架。
五年前我去修过本地大剧院的备用升降台，那套蜗轮副装上去快二十年了，拆下来齿面还光滑得像新的。
人家要求是什么？必须自锁，停在哪就得在哪，哪怕断电也不能溜半毫米，一天启停几十次，容不得半点儿晃。
他们用的是双导程蜗杆蜗轮，间隙磨大了能调，材料用的是12%含锡的锡青铜，跑合跑了整整三天才出厂。
贵是真贵，用着也是真省心。
舞台升降设备专用蜗轮副组装图
不过话说回来，你选蜗轮副，真不是材料越好越贵就对。
比如家用电梯那种短时间间歇工作的，用球墨铸铁反而足够，没必要花那个冤枉钱。
进口替代热潮下，藏着行业不愿说的暗礁
进口替代热潮下，藏着行业不愿说的暗礁
现在都喊进口替代，很多国产厂都能做高精度蜗轮副了，这是好事。
但有个问题，没人愿意公开说。
那就是跑合工艺。
进口原厂做蜗轮副，出厂前要带额定载荷连续跑合48小时，把齿面的微观凸起磨掉，让齿面接触面积达到90%以上，粗糙度降到Ra0.2。
国内很多厂呢？为了赶交货期，跑合只走个过场，转俩小时就完了，甚至有的不跑合直接装箱。
用户装上去，前三个月用着没问题，半年后齿面凸起磨掉，间隙一下子变大，磨损速度直接翻三倍，用不了两三年就废了。
还有标准滞后的问题。
现在现行的国标，只卡静态的尺寸公差，根本没有动态磨损寿命的强制要求。
很多厂卡着尺寸公差合格，实际寿命差出去好几倍，你找过去，人家说我符合国标，你能怎么办？
现在都讲绿色制造减材降本，好多厂连蜗轮轮芯的壁厚都敢减，本来壁厚留15毫米是为了散热，现在减到8毫米，转起来温度一百多度，润滑油俩月就氧化，能不磨损吗？
我干了二十年机械，见过好的蜗轮副，也见过各式各样偷工减料的坑。
我常跟徒弟说，「蜗轮副要长寿，三分材料七分跑合。」
别光看参数表上印的漂亮数字，摸一摸齿面的粗糙度，试一试加载两小时后的温度，比什么都准。
你见过最离谱的蜗轮副偷工减料是什么样？出来唠唠。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：蜗轮副：车间老工程师攒了二十年的实操干货
文章链接：https://www.yxqcspc.com/14682/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
