2026-09-07 12:25:58 分类：商机
上个月刚上班，就被车间主任堵在门口。
客户退了整整一箱冷冲头。
打开箱子一看，二十个冲头，十二个崩了口。
客户说，才冲了不到八千次，就成这德行？
质检老李蹲在边上抽烟，脸皱得像橘子皮。
上周才测过硬度，HV都过一千了，怎么就崩了？
哦，问题出在氮化处理上。
氮化处理的门道，全在看不见的地方
很多人以为氮化就是把工件扔炉子里烤一烤提硬度。
哪有这么简单。
本质就是把氮原子渗到钢材表层，形成一层氮化物硬层，芯部还是原来的韧性基体。说白了就是外面硬抗磨，里面软抗冲。
参数卡不对，全白搭。
常规冲压模的氮化层，深度必须卡在0.15mm到0.3mm之间，浅了磨两次就没了，深了容易脆。
离子氮化的炉压，一般得稳在200Pa到500Pa，高了渗得不均匀，低了容易烧弧。
常用的气体软氮化，温度就得卡在570℃，差个二三十度，硬度能掉两百度。
现在主流就是两种路线：气体氮化和离子氮化。
气体氮化设备便宜，随便哪个小热处理厂都能做，就是费时间，一炉得保温二十多个小时，变形还大。
离子氮化快，八九个小时就能出炉，变形控制得好，就是设备贵，一炉下来成本比气体高一半还多。
说实话，行业内有个不说的妥协。
很多厂接了客户要求做离子氮化的单子，偷偷给你换成气体氮化。
做完美磨掉变形，硬度也能达标，客户看不出来，人家多赚一倍差价。
出了问题就推说钢材不对，你去哪说理去？

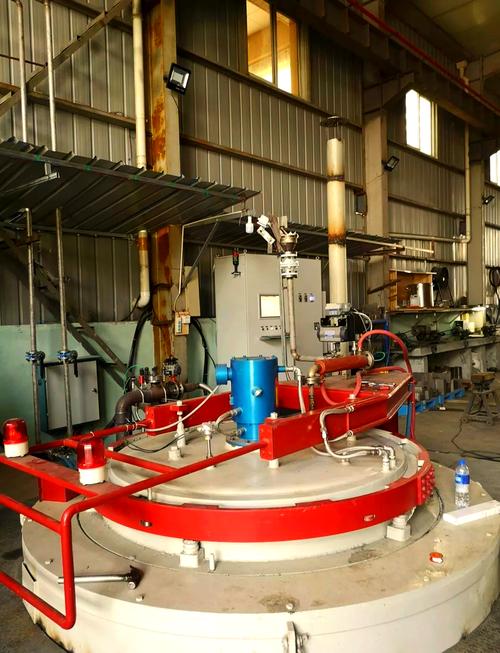

机械加工车间氮化处理生产炉实拍
不同行业的氮化处理，要求差了十万八千里
我见过注塑厂找过来做螺杆，也见过风电厂找过来做齿轮，要求完全不一样。
第一个说注塑改性行业。
前年有个做玻纤增强PA的客户，原来的螺杆三个月就得换，玻纤磨得太快了。
原来他们做的是镀铬，硬度才HV八百不到，哪里扛得住玻纤天天磨？
后来找过来，我们给他做离子氮化，层深控制在0.2到0.25mm，表面硬度做到HV950以上。
上次过来拉新货，说这根旧螺杆用了三年了，磨掉的量还不到0.02mm，省了十几万换螺杆的钱。
第二个说风电偏航齿轮。
去年内蒙一个风场过来修，偏航齿轮原来没做氮化，两年齿面就磨旷了，间隙太大，偏航都晃。
要求就是齿面耐磨，还得抗冲击，不能崩齿。
我们给他做深层气体氮化，层深做到0.7到0.8mm，控制脆性在1级。
现在过去快三年了，人家回访说，齿面磨损连0.1mm都不到，稳得很。

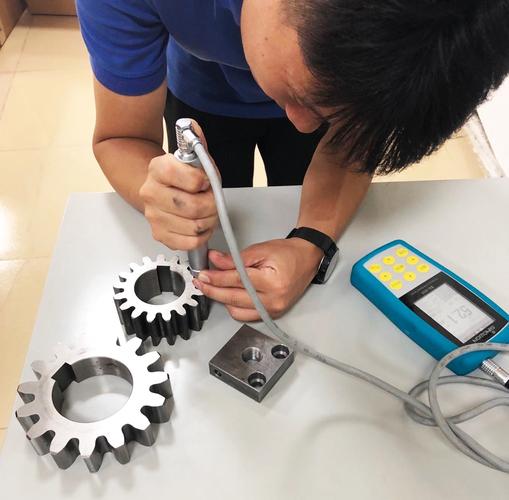

氮化处理后齿轮断面硬度检测试样图
国产替代热下，藏着行业没说破的暗礁
国产替代热下，藏着行业没说破的暗礁
这几年氮化炉国产化做得快，原来进口一台大炉要几百万，现在国产几十万就能拿下，很多小厂都上了氮化线。
绿色制造推无氰氮化，原来用氰盐的，现在都改成尿素和二氧化碳体系，污染少了，成本也降了。
对行业来说是好事，实打实的进步。
不过话说回来，有个问题业内没人愿意公开提。
现在的国家行业标准，只要求测表面硬度和氮化层深度，从来没把脆性等级做成强制检测要求。
很多厂为了过硬度检测，故意提高氮化温度，延长保温时间，硬度上去了，脆性也蹭蹭往上涨。
就像开头那批崩掉的冲头，就是这么回事。
硬度够，层深够，就是脆，冲几千次就崩口，你找谁说理？
检测的时候，谁会没事掰一下看脆不脆？
客户不知道，标准没要求，最后出了问题，都怪机加工不行，谁也不会往氮化工艺上想。
我刚才还在给新来的小伙子磨氮化试样。
干了二十年，我就认一句土话。
氮化只认硬和深，早晚砸了自己的盆。
你做氮化处理的时候，遇过最离谱的坑是什么？
咱们一块唠唠。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：干了20年机加工：氮化处理那些没写进教科书的门道
文章链接：https://www.yxqcspc.com/15019/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
