上个月刚处理完一桩投诉。客户拉着半吨重的曲轴堵在车间门口，脸黑得跟槽里的铬渣一样。
跑了不到三千小时。就抱轴了。
抽出来一看，轴颈上掉了块指甲盖大的镀铬层，就这一小块，毁了十几万的曲轴。客户说之前图便宜找了小厂镀的，没想到这么不顶用。

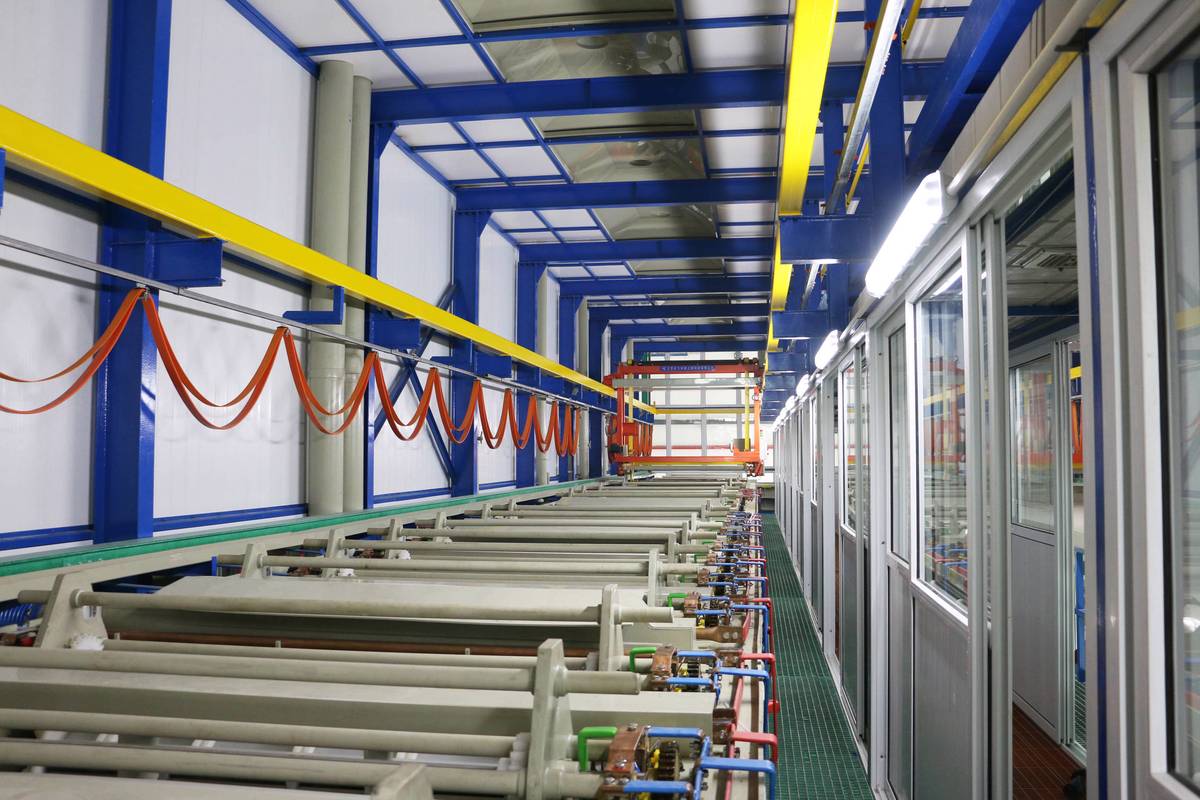

说实话，电镀硬铬这东西，不在车间摸个十几年，你根本不知道水有多深。看起来就是往槽里一泡通上电，门道全在看不见的地方。
坑都在工艺参数里
很多新手觉得不就是镀铬吗？通上电沉积分明就行。错。差一个数都能出大问题。
我干了二十年，核心参数就认三个死数：电流密度必须卡45-55A/dm²，槽液温度稳在55±2℃，铬酐浓度常规维持在200-250g/L，温度差个三五度，电流飘十个点，镀出来的层要么软得捏得动，要么脆得一敲就掉渣。
现在行业里主流就两条路线，传统镀硬铬和高速镀硬铬。传统的慢，一小时最多镀0.08毫米，好处是孔隙率低，结合力稳，镀个几毫米厚都不会裂。高速的快，一小时能出0.3毫米，效率翻四倍，可电流大镀层内应力也大，镀到0.2毫米以上就容易出微裂纹，受点冲击就掉块。
不过话说回来，行业内通常不说但实际都在做的妥协，你知道是什么吗？就是赶大订单赶工期的时候，名义给你做传统镀，实际偷偷开高速镀，镀完磨掉外层应力超标的0.05到0.1毫米，剩下的镀层性能跟传统镀差不了多少，客户一般根本测不出来，等于多赚了效率钱，价格还按传统镀收。
说穿了就是拿运气赌不会出事。大部分时候没事，真出事就是大问题，像开头那根曲轴，就是这么来的。
不同行当不同要求
你别觉得镀硬铬都是一个模子出来的，不同行业要的东西完全不一样。

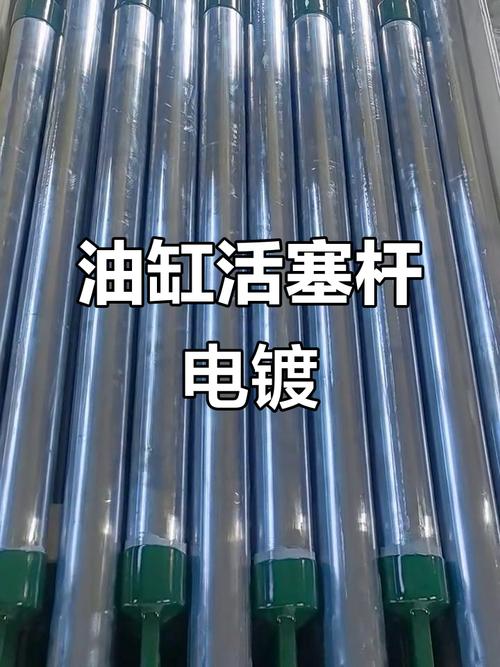

就说注塑机的活塞杆吧，佛山有家做家电注塑的老板，之前找小厂镀的，三个月就磨出沟了，来找我救场。他们做玻纤增强工程塑料，磨耗和腐蚀都狠，要求镀层磨完必须留够0.15毫米厚，硬度得达到HV900以上，连一个微孔都不能有，不然料渗进去，能把整根轴啃废。我们给他镀完做了八小时去应力回火，用到现在快六年了，上次过来拉货还说一点沟都没磨出来。
换去矿山破碎机的主轴修复，要求就完全变了。矿山的活是带冲击的，天天跟石头打交道，灰尘大，冲击力强，镀层不能太脆，硬度够不够是其次，结合力和抗裂性才是命。前年有家锻压厂的主轴轴颈磨坏了，我们给镀的时候特意把电流压到下限，镀完做了抛丸钝化，磨完留0.25毫米厚，用到现在四年了，跑合拉荒都没问题，没崩过一块。
你看，同样是镀硬铬，一个要耐磨防腐蚀，一个要抗冲击不崩裂，调的参数都不一样，哪能一概而论。
新趋势下藏着暗礁
现在天天喊绿色制造，替代电镀硬铬的新材料吹得满天飞，什么纳米涂层什么陶瓷涂层，说穿了，价格是硬铬的两三倍，耐磨性还不如正经镀出来的硬铬，三价铬镀铬说能替代，最多镀0.05毫米厚，厚一点都镀不上去，根本没法用在需要磨损余量的地方。
进口替代这两年倒是真起来了，原来铬酐都靠进口南非的，现在国内山东内蒙的大厂做出来的也能用，就是杂质含量比进口的高千分之零点二，要多过滤好几次槽液，算下来成本其实差不多，就是麻烦点。
但有个行业内不愿公开说的难题，就是现在的国家标准还是十多年前定的，对结合力的检测还在用划痕弯曲法，厚镀层的结合力问题，划痕根本测不出来，很多时候出厂检测全合格，用个一年半载就分层掉块，出了问题你拿国标报告也没用，客户照样找你赔钱，这就是标准滞后带来的风险，谁碰上谁倒霉。
昨天我还在镀槽边骂新来的小工，调温度差了三度就敢开工，不要命了。
干了二十年，我就认一句土话：镀铬看温流，差一度都不行。什么新材料新技术，到了车间现场，还得按手头的规矩来，差一点都出活不了。
对了，你们有没有碰到过，明明出厂检测全合格，用半年就掉镀层的怪事？不妨出来聊聊。
